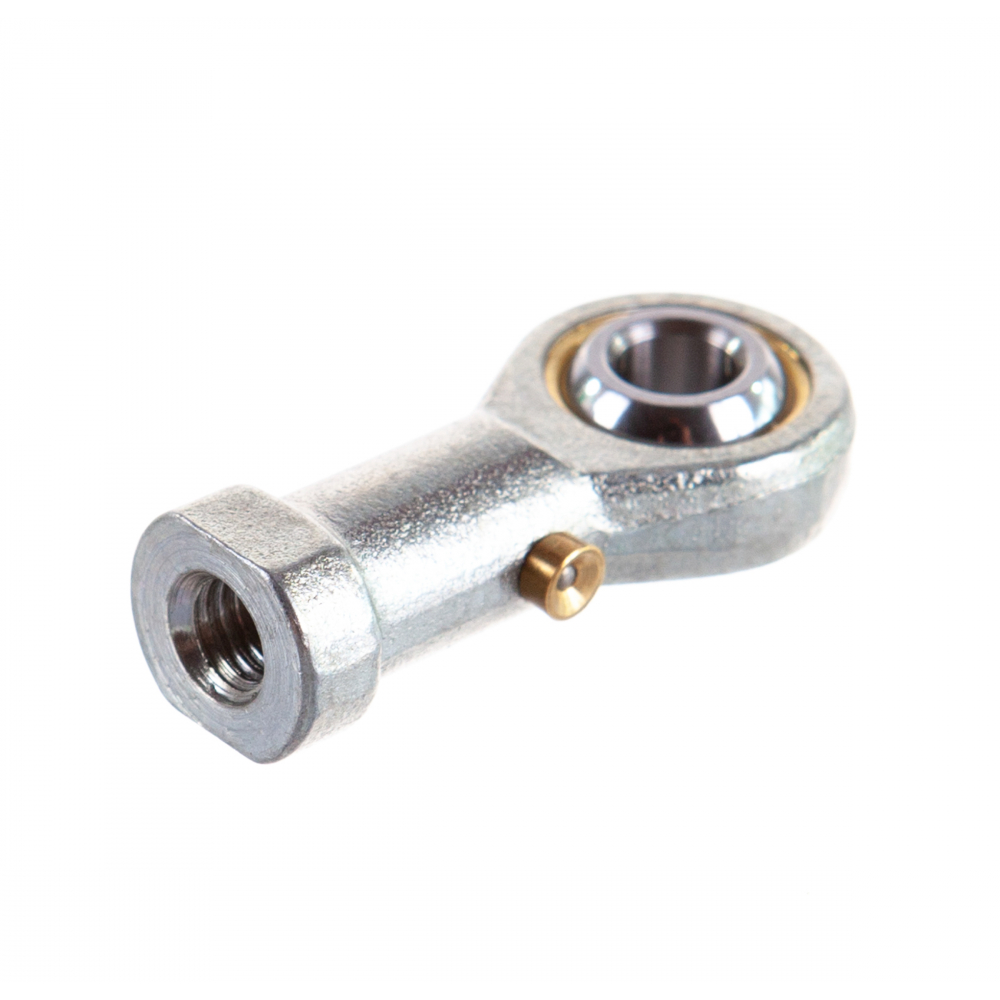

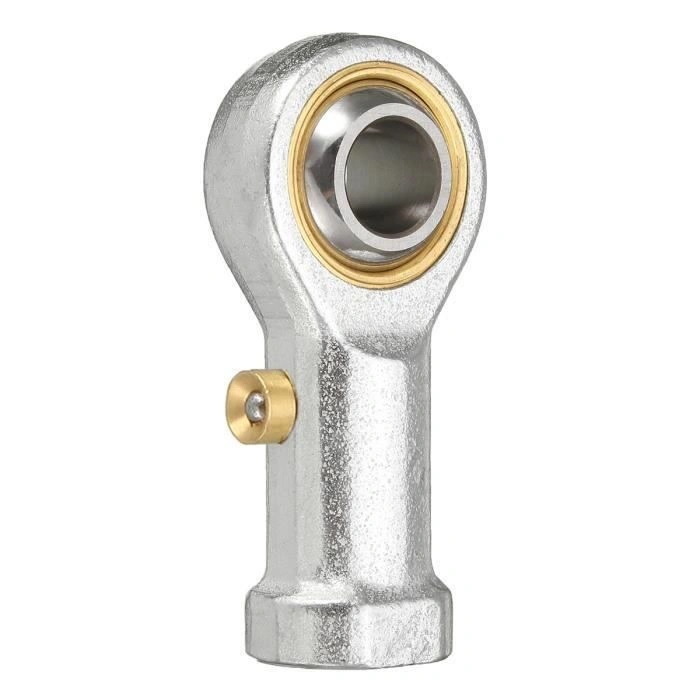

Шарнирный наконечник (шарнирная головка) PHS10 внутренний правый (TSF10) NAN

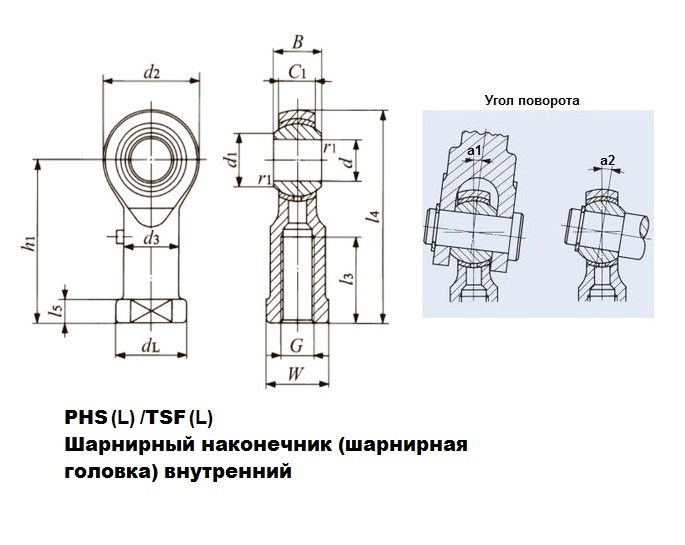

Тип: самосмазываемый (обслуживаемый). Тип резьбы: внутренний. Направление резьбы: правое. Резьба G: M10x1,5 Размеры: Внутренний диаметр d, мм - 10, Внешний диаметр d2, мм - 26, Ширина B, мм – 14 r1min, мм 0,2 Размер l5, мм 6,5 Размер W, мм 17 Размер d3, мм 15 Размер dL, мм 19 Размер C1, мм 10,5 Размер d1, мм 12,9 Общая высота l4, мм 56 Длина резьбовой части h1, мм 43 Доп. угол поворота, a1 – 8 Доп. угол поворота, a2 – 14 Применяемость: в узлах машин с радиальными или осевыми колебательными движениями; в сборке промышленного оборудования; рычажные механизмы автомобилей; строительные, упаковочные машины; сельскохозяйственная техника; тренажеры; в швейной, пищевой и других областях.
